Стабилизатор TI TLV75533 3,3 В · SOT-23-5

2 500 AMD

Линейный стабилизатор с фиксированным выходом 3,3 В для компактных встраиваемых плат и линий питания датчиков. Точная версия TLV75533PDBVR принимает 1,45–5,5 В и отдаёт ток до 500 мА; предусмотрены вход Enable, плавный запуск, разряд выхода и ограничение тока с foldback. Типичный ток покоя по данным TI — 25 мкА, максимальное падение напряжения при 500 мА для версии 3,3 В — 238 мВ. Применяется пятивыводной корпус TI DBV SOT-23. Перед разводкой проверьте требования к конденсаторам, тепловой режим, распиновку и рекомендуемую площадку DBV по datasheet. Изображение — немаркированная иллюстрация корпуса, а не фотография конкретной микросхемы TI.

Характеристики

3.3 V fixed · 500 mA · VIN 1.45–5.5 V · 25 µA typical IQ · DBV SOT-23-5

Output

3.3 V fixed

Output current

500 mA maximum

Input range

1.45–5.5 V

Quiescent current

25 µA typical

Features

Enable · soft-start · output discharge

Package

SOT-23-5 (TI DBV)

PCB footprint

Use TI DBV package drawing; confirm pinout and land pattern

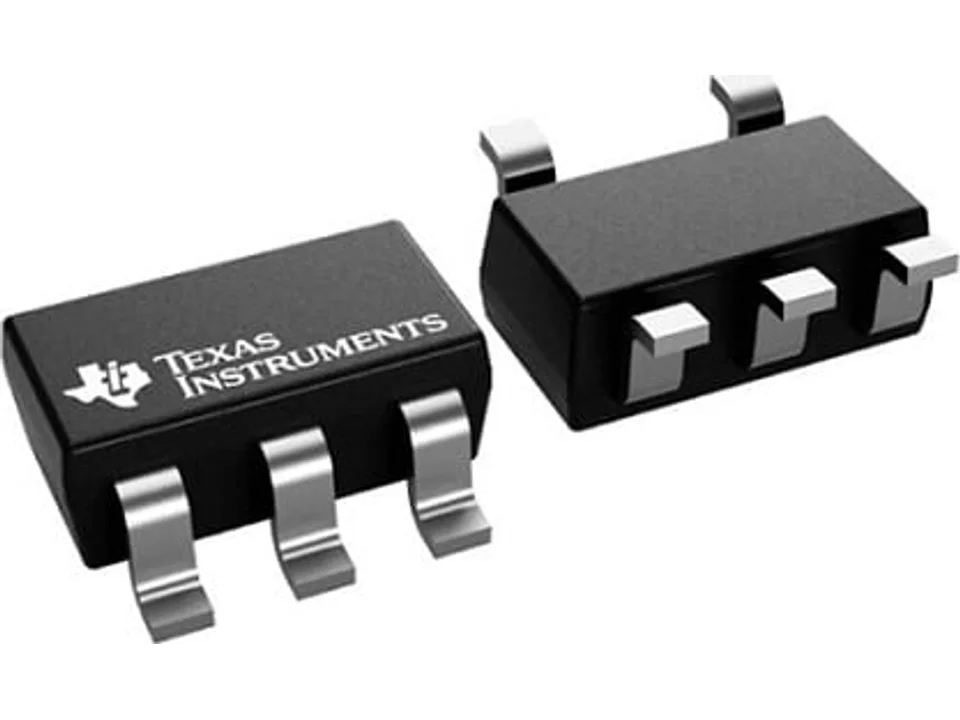

Image note

Distributor product photo; individual body markings may vary by production lot.

В наличии
